Процесс монтажа комплектной трансформаторной подстанции (КТП)

Монтаж комплектной трансформаторной подстанции (КТП) включает несколько этапов, начиная от подготовки площадки и заканчивая пусконаладочными работами. Рассмотрим последовательность работ более подробно. ---

 1. *Подготовительный этап*
На этом этапе выполняются работы по подготовке площадки и обеспечению необходимых условий для установки КТП:

- *Выбор места установки* – определяется в соответствии с проектной документацией и нормативными требованиями (ПУЭ, ГОСТ, СНиП).
- *Подготовка площадки* – расчистка территории, выемка грунта, устройство фундамента (монолитная плита или блочный фундамент).
- *Подводка инженерных сетей* – подготовка траншей для кабелей, заземления, организация дренажной системы (при необходимости). ---

 2. *Установка фундамента и заземления*
- Производится монтаж фундаментов (бетонные блоки или монолитная плита).
- Устанавливается контур заземления из стальных полос или электродов.
- Контур заземления соединяется с заземляющим устройством подстанции.

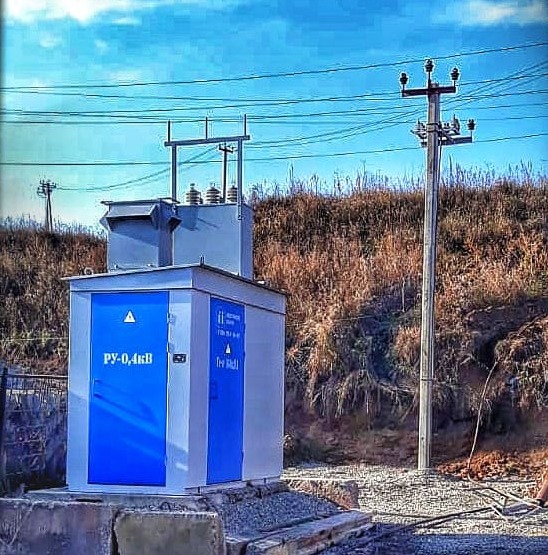

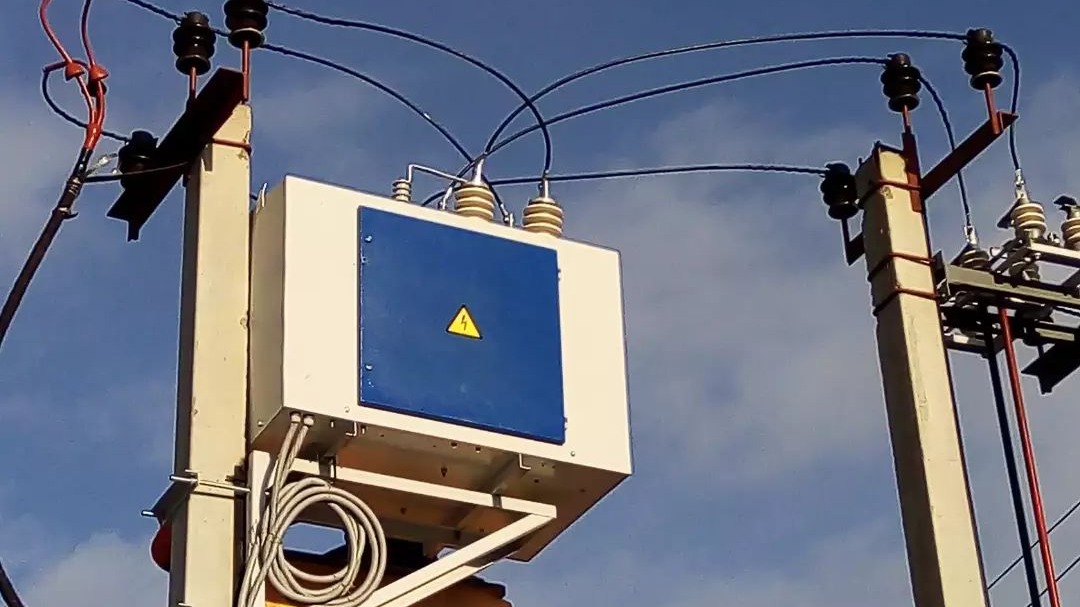

 3. *Монтаж корпуса КТП*
- КТП доставляется на объект в собранном виде или отдельными модулями.

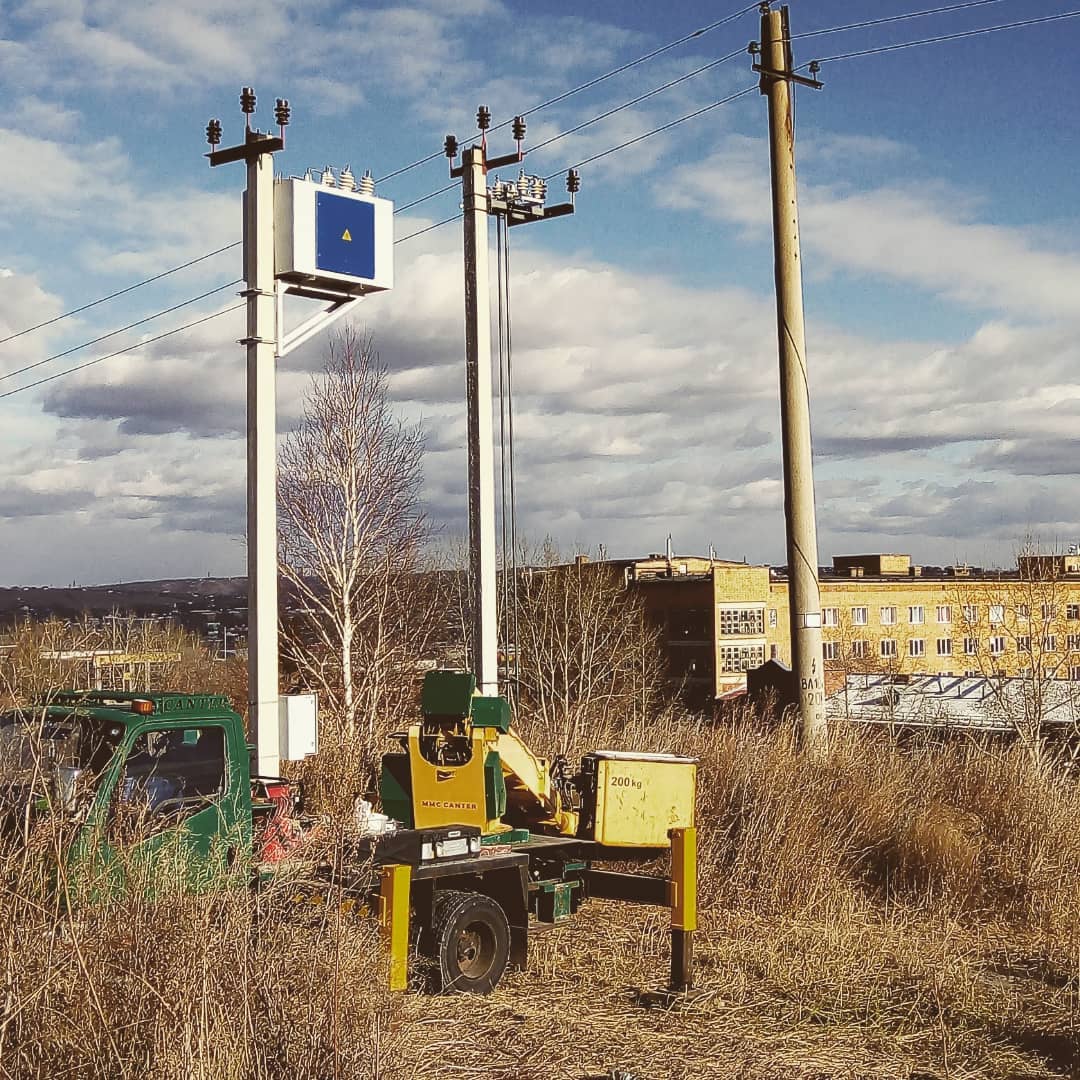

- Осуществляется разгрузка и установка КТП на фундамент с помощью автокрана.
- Корпус выравнивается по уровню, производится его крепление к фундаменту (если предусмотрено конструкцией).

 4. *Монтаж силового трансформатора*
Если трансформатор не был установлен в заводских условиях, его монтаж выполняется следующим образом:

- Разгрузка и установка на виброопоры внутри КТП.
- Закрепление трансформатора.
- Подключение первичной и вторичной обмотки (высоковольтные и низковольтные линии).
- Проверка состояния трансформаторного масла (если трансформатор масляный).
 5. *Прокладка и подключение кабелей*
- Укладка силовых кабелей от высоковольтной линии (ВЛ) или кабельной линии (КЛ) к входным зажимам КТП.
- Подключение кабелей к трансформатору, распределительным устройствам и вводным автоматам.
- Организация резервных вводов (при необходимости).
- Проверка надежности контактов и соединений.

---
 6. *Установка и подключение электрооборудования*
- Монтаж распределительных устройств (РУНН, РУВН).
- Установка предохранителей, автоматических выключателей, измерительных приборов.
- Монтаж систем защиты, автоматики и дистанционного управления.
- Проверка работоспособности оборудования.

 7. *Проверка заземления и молниезащиты*
- Измерение сопротивления заземляющего устройства.
- Установка молниеотводов и соединение их с заземляющим контуром.

---

 8. *Пусконаладочные работы*
- Проверка изоляции кабелей мегомметром.
- Фазировка и контроль правильности подключения обмоток трансформатора.
- Проверка работы автоматики, защитных реле и сигнализации.
- Испытание оборудования под нагрузкой.
- Составление актов испытаний и технической документации.

 9. *Ввод КТП в эксплуатацию*
После успешного завершения всех проверок КТП передается в эксплуатацию. Осуществляется подключение к сети и контрольная проверка работоспособности оборудования.
Монтаж КТП – это комплексная задача, требующая соблюдения всех нормативов и правил безопасности. Качественный монтаж и пусконаладочные работы обеспечивают надежную и безопасную эксплуатацию трансформаторной подстанции.
